L型フレーム構造により、
偏荷重を抑えハイスピードを超える油圧プレス。

本機の特徴・ピックアップ

  • 他社ハイスピードタイプよりも高速
  • 上昇ストロークが簡単に調整できる
  • 安全カバーとエリアセンサーを標準で装備
  • 他メーカー品の半分の納期でスピーディにお届け(当社比)

金城源機械とは?

金上源機械は油圧プレス機の専業製造メーカーとして1993年に創立。
初期の頃は主に自動化専用機を製作しておりました高効率な自動化機械の設備を提供することで販売実績を伸ばしてきました。
主に高速タイプの油圧プレス機、インデックステーブルタイプの自動化専用機など生産してます。プレス機以外にも自社製の油圧専用機や自動化専用機も設計製造致しております。
2003年には、高速タイプの油圧プレス機を設計開発して、台湾や諸外国で特許権を取得しており、商標登録もおこない『KSY』ブランドも確立されております。 ...(続きを読む)

目で見る特徴・クローズアップ  (クリックで表示)

独創的な設計思想
省エネルギー設計で音も静かです。省エネでも高速、高出力、高効率が大きな特徴です。
下限位置(下死点)調整装置
下死点位置の調整がとても簡単にできます。
メカニカルストッパーで安定的かつ正確な下死点精度を実現します。
リミットスイッチ
機械の正面に配置しておりますので容易に位置調整ができます。
上限位置・減速位置・下限位置の各センサーを備え、工具不要で簡単に調整が出来ます。
光線式エリアセンサー
機械を運転しているときは、下死点位置に到達するまではエリアセンサー範囲内で遮光されると、非常停止と同じように緊急停止します。
ガードフェンスと併せて安全面にも配慮を施しておりますが、安全プレスとしての光線式安全器ではないので検定品ではございません。ご注意ください。
照明灯
LEDタイプの照明灯が手元を明るく照らします。作業がとてもやりやすく安全性が高まります。
異常指示燈
通常の動作を完了しなかった場合はエラーとなりランプが点灯します。リセットをしないと再起動できません。
加圧タイマー
下死点での加圧時間を設定できます。
オイルクーラー装置
一般的な油圧プレスではオイルクーラーが装備されておりませんので、時間が経過すると油温が上昇して作動油の粘度が下がり、圧力が不安定な状態になり機械の寿命にも影響を与えます。
KSYシリーズにはエコ・ファンのオイルクーラーを採用しており熱交換が良く油温上昇を抑えて、圧力を安定的な状態に保ち機械の寿命も長くなります。
安心・安全
制御方式は自動PLC制御です。両手押しボタン操作で手を離せばすぐに原点回帰(秒差0.3秒/全機共通)。二重押し防止対策や安全ブロックにも対応しています。
セット替えもらくらく
ボルスターの中心を丸く加工してあります、コラムの中心と同芯のため金型や治具などのセット替えも楽に行えて時短にもなります。

本機の特徴

サイクルタイムが短縮できる!

油圧プレスはストローク長さの上限位置、減速位置、下限位置を任意に設定できます。
無駄な動きがありません。
クランクプレスでは?
ストローク長さが決まっているため、品物によっては動きに無駄が出ます。

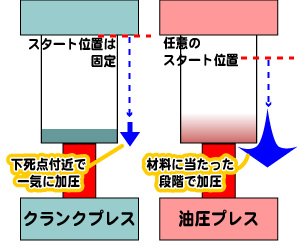

加圧位置はどこからでも!

スタート位置は任意に設定OK。
上型はセットした位置からスライド下降し、材料に当たった段階で加圧をかけられます。
クランクプレスでは?
下死点付近で能力が発揮され、任意の位置には設定できません。

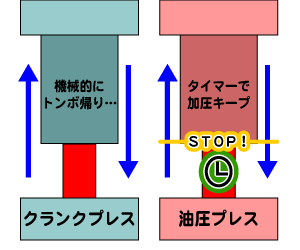

下限位置(下死点)で加圧をキープ!

下限位置(下死点)での加圧時間を調整できるタイマー機能付きです。
加圧保持ができることで、製品のより高い仕上がりを実現します。
クランクプレスでは?
下限位置で加圧したまま留まる機能がありません。

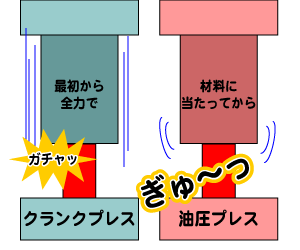

素材にやさしい粘り腰

持続的な粘り強い動作は油圧プレスならでは。
製品に接触してから加圧が掛かりますので、割れやひずみなどの製品ダメージを抑えます。
抜きはもちろん、曲げ、絞り、カシメ、刻印など幅広い利用が可能です。
クランクプレスでは?
瞬発的な動作をするので、製品へのダメージは避けられません。

省スペース

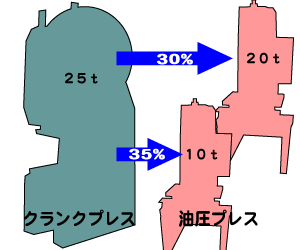

クランクプレス25tと比較した場合、
油圧プレス20tではおよそ30%、10tでは実に35%ものサイズダウンになります。
より小さなスペースで設置が可能です。

さまざまな仕様の実現

プレス本体を寝かせて使用するなど、従来では考えられなかった設置方法も特殊仕様で実現可能に。
詳細はお問合せください。
こんなことが苦手です

順送・トランスファー

順送送りやトランスファー装置はあまり得意ではありません。
しかし、こんなやり方も・・・(詳細はお問合せください)

下限位置設定

クランクプレスのような角度指示計がありません。下限位置はストッパーボルトでの確認になります。

油温管理

油圧を利用しますので、その温度管理が必要になります。油温によりスライド速度に若干の差異が出ることがあります。

仕様詳細

 KSY-015HKSY-040HKSY-075HKSY-100HKSY-150HKSY-200H
圧力能力
(KN)
2.5-15
(1.5ton)
8-40
(4ton)
15-75
(7.5ton)
15-98
(10ton)
25-148
(15ton)
35-198
(20ton)
圧力範囲
(kg/cm2)
20-120kg25-12840-11840-15440-15840-150
ストローク
(mm)
20-15025-15030-20030-20030-20030-200
下降速度
(mm/sec)
180300320320300220
加圧速度
(mm/sec)
505022222016
上昇速度
(mm/sec)
190270330330270230
作動油容量
(L)
303055557070
シャンク径
(φ)
252532323838
オープンハイト
(mm)
250250330330350350
センター距離
(mm)
125125165165200200
ボルスター寸法
(mm)
450x270450x270450x320450x320450x380450x380
電源三相220V三相220V三相220V三相220V三相220V三相220V
モーター0.75Kw-4P1.5Kw-4P1.5Kw-4P2.2Kw-4P2.2Kw-4P2.2Kw-4P
重量
(kg)
450450720790930990
 インデックスKSY-D150H
圧力能力
(KN)
25-148(15ton)モーター0.4Kw-4P
圧力範囲
(kg/cm2)
40-158円盤径
(mm)
φ600
ストローク
(mm)
30-200ワーク位置
(mm)
φ470
下降速度
(mm/sec)
300等分4/6/8/12/16
加圧速度
(mm/sec)
20センター距離
(mm)
200
上昇速度
(mm/sec)
270油温冷却装置
作動油容量
(L)
70重量
(kg)
1080
シャンク径
(φ)
38
オープンハイト
(mm)
350
センター距離
(mm)
200
ボルスター寸法
(mm)
450x380
電源三相220V
モーター2.2Kw-4P
