<小型旋盤 江黒 GL-120>の整備状況

◇ 入荷 ◇

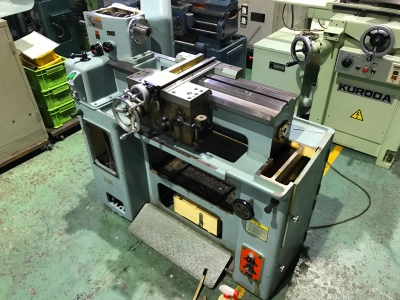

「エグロ製 小型旋盤 GL-120」を
入荷致しました。

主観になってしまいますが、
入荷時の外見は油汚れが少なく、
比較的に綺麗な状態でした。
入荷時の動作チェックを行ったところ、
基本動作に問題はありませんでした。
しかし、主軸外面の振れを
ダイヤルゲージにて測定した結果、
最大差が0.01mmを 超えました。
そのため、
分解清掃が完了後、組立て時に
主軸の芯出し調整を行います。
旋盤の命となる
ベッド部を診断した結果、
研磨の表面がそのまま残っており、
ほとんど、摩耗していない状態でした。

また、使用感が少ない事から
極上機となっております。

◇ 分解・清掃 ◇


塗装剥がれほとんどない為、
再塗装は不要と診断しました。

分解を行っていき、
摺動面の摩耗がないかを
分解時に診断します。
今回はX軸スライド面での摩耗が
少し見られた為、キサゲを施しました。
分解が完了後は
クリーニングを行い、
組み付けと調整を行います。

◇ 組み立て ◇

組み立てでは
主に検査と調整をしながら
組立てます。
旋盤では、はめ合いの調整や
ネジのトルク調整を
注意しながら 組立てます。
入荷で診断されました、
主軸外面の振れはダイヤルゲージを
当てながら回転させ調整していきます。
また、主軸を回転させ主軸部に
どれだけ熱が帯びるかの
チェックも行います。
検査結果を自社成績表に記録し、
検査内容は動画に収めました。
ご参考まで、ご覧下さいませ。
最後にテストカットを行い、
精度確認後、整備完了となります。

◇ 完成 ◇

整備完了致しました。

テストカットの動画もございますので、
動画も併せてご確認くださいませ。
⇒https://youtu.be/1TEmmI5Fnoo
