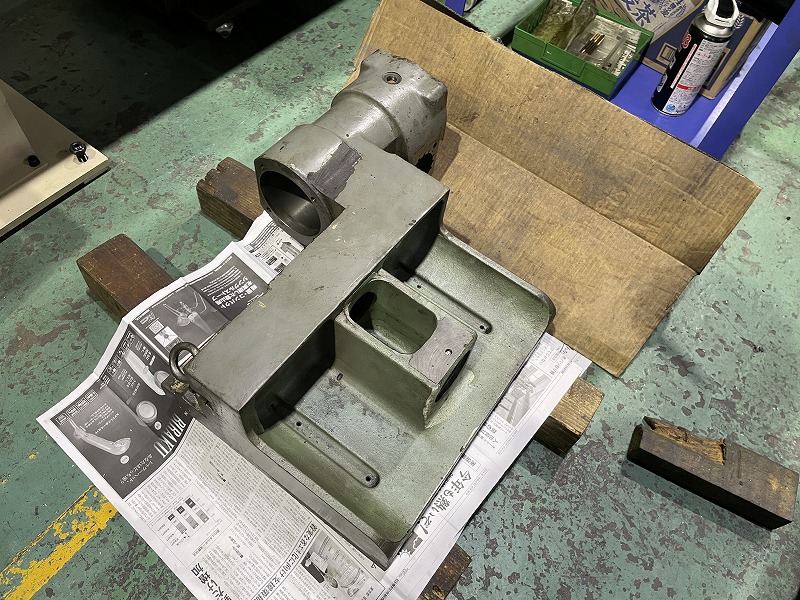

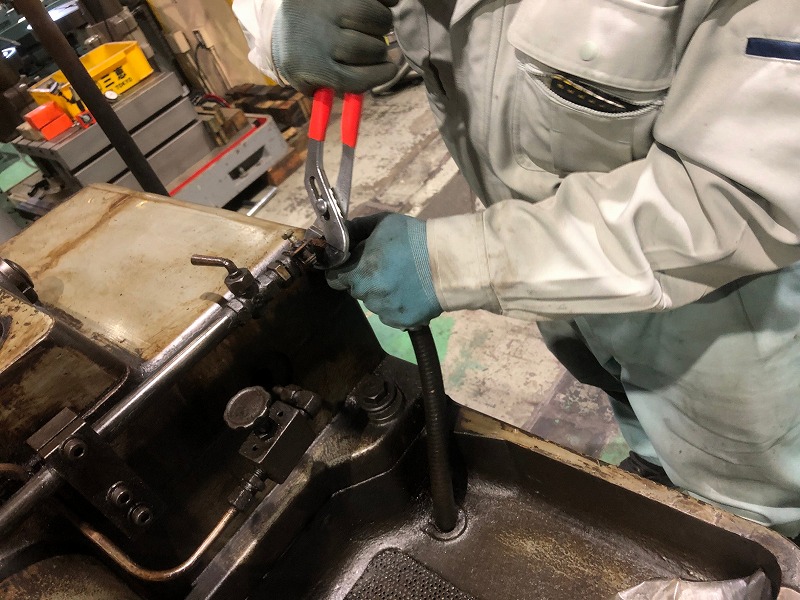

◇ 分解清掃 ◇
◆◆ツガミ ねじ転造盤 T-ROL15◆◆

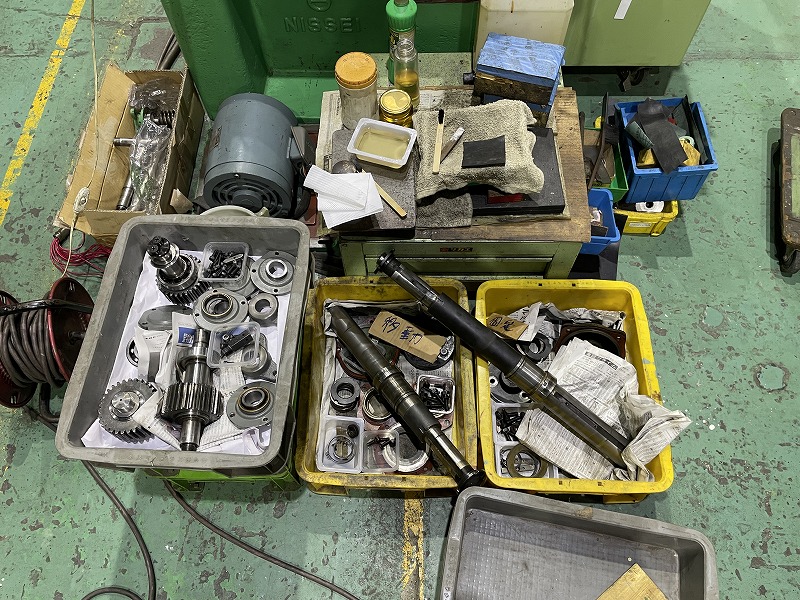

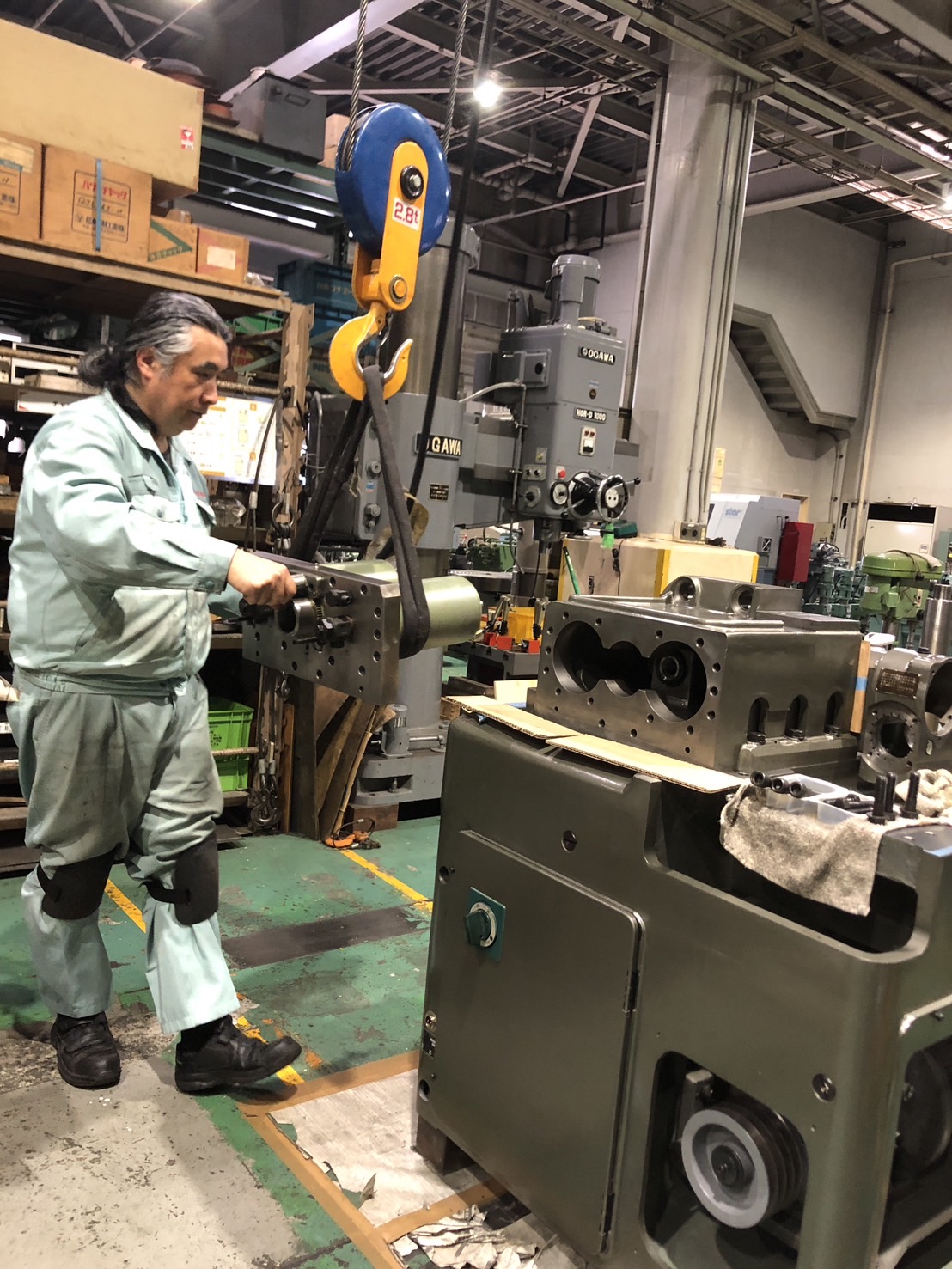

弊社で実施するは「総ばらし整備」となります。
外観だけではなく転造精度に影響する基本部位・それらに関連する部位を１つ１つ分解し、整備を行います。

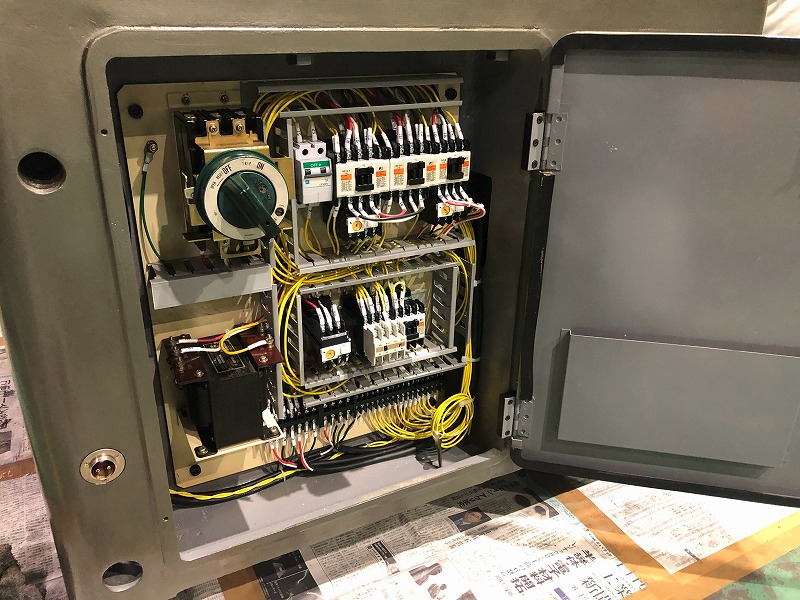

電子部品、シリンダー内シール、各軸ベアリング／他全ベアリング、シール、パッキン類、油脂類他消耗品はすべて要交換と診断。
組付け調整段階の際に新規部品へ交換する。

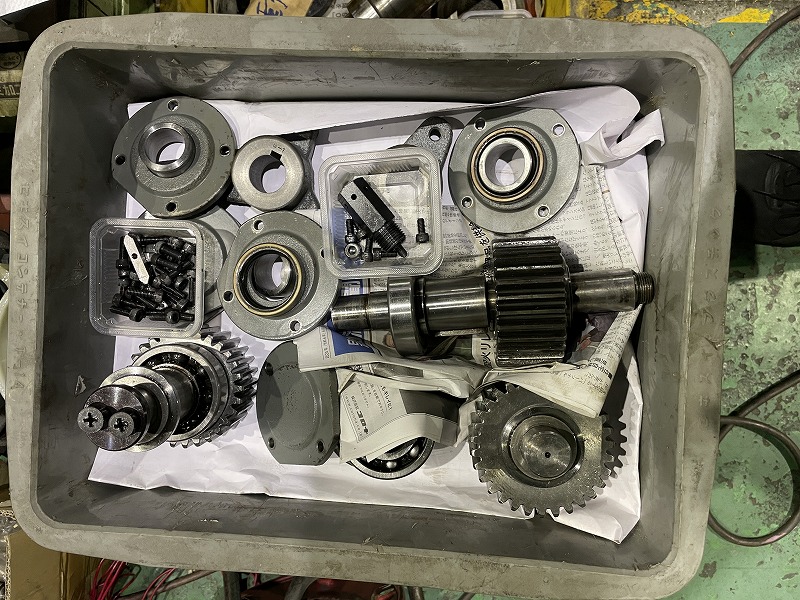

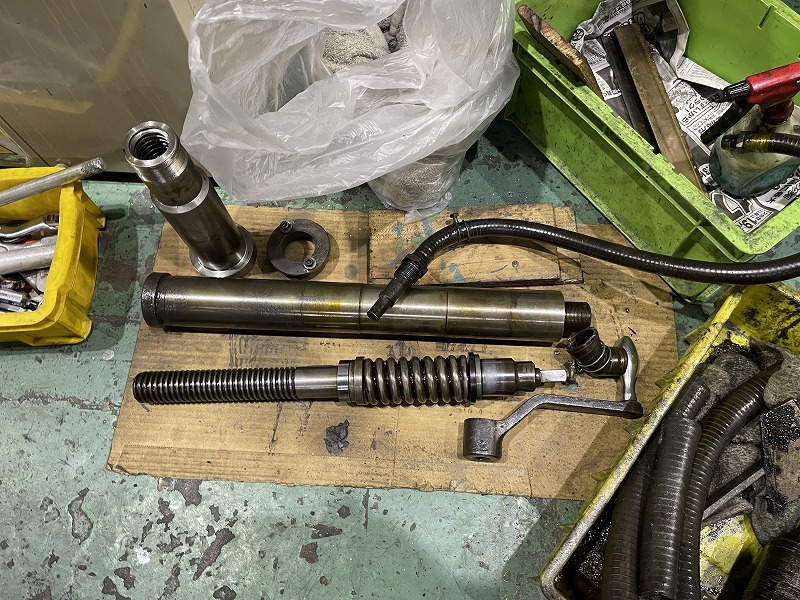

消耗部品でないウォーム軸・左右主軸・軸ベース・摺動部等の部品の状態／全体の状態も診断。
＜＜ 部位別 ＞＞

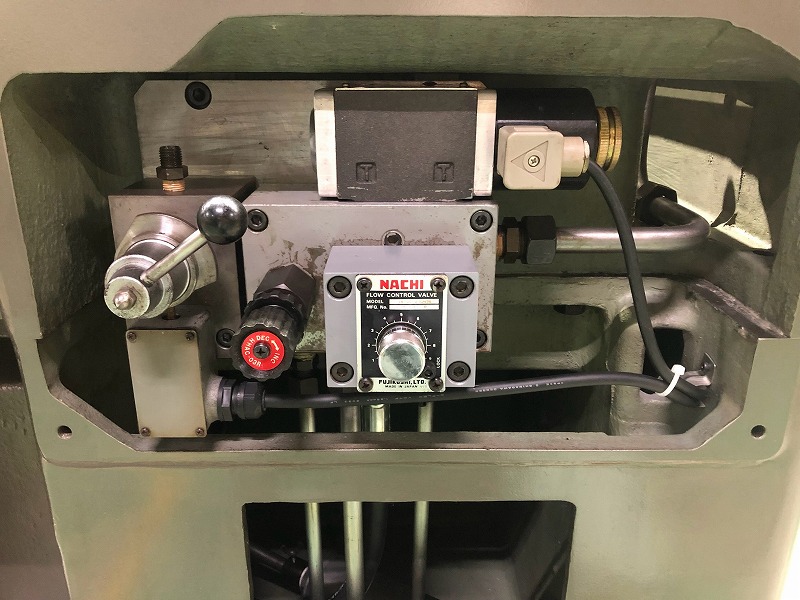

☑油圧ユニット

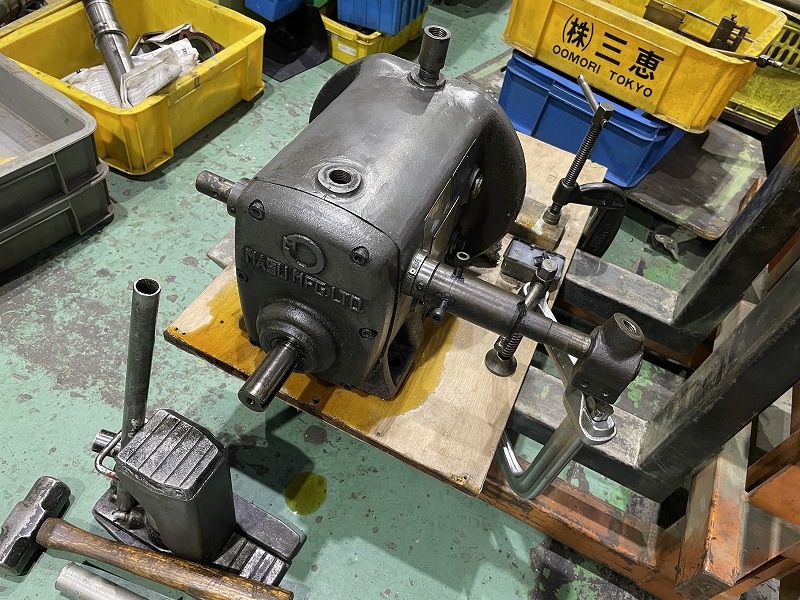

☑変速機
☑左右主軸周辺部
☑摺動部

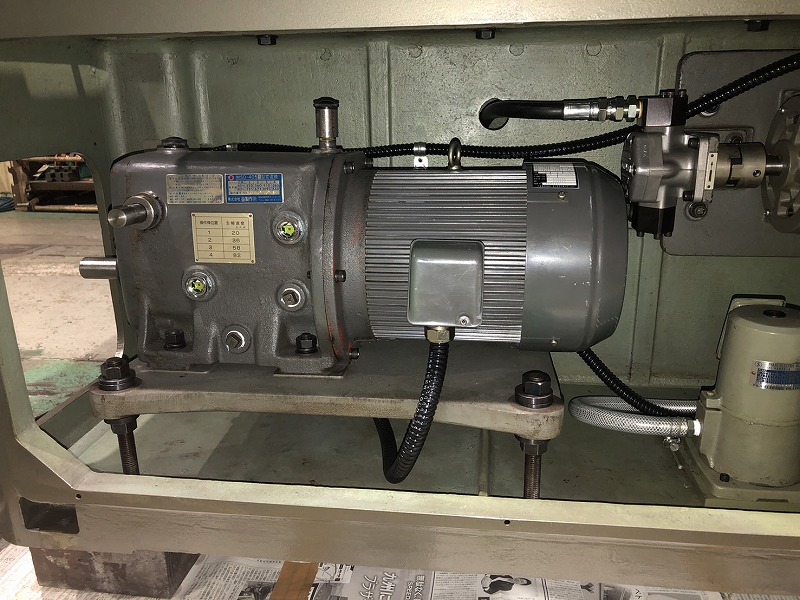

☑モーター
☑駆動軸大プーリ部
☑そのほか
弊社で実施するは「総ばらし整備」となります。
外観だけではなく転造精度に影響する基本部位・それらに関連する部位を１つ１つ分解し、整備を行います。
電子部品、シリンダー内シール、各軸ベアリング／他全ベアリング、シール、パッキン類、油脂類他消耗品はすべて要交換と診断。
組付け調整段階の際に新規部品へ交換する。
消耗部品でないウォーム軸・左右主軸・軸ベース・摺動部等の部品の状態／全体の状態も診断。
＜＜ 部位別 ＞＞
☑油圧ユニット
☑変速機
☑左右主軸周辺部
☑摺動部
☑モーター
☑駆動軸大プーリ部
☑そのほか

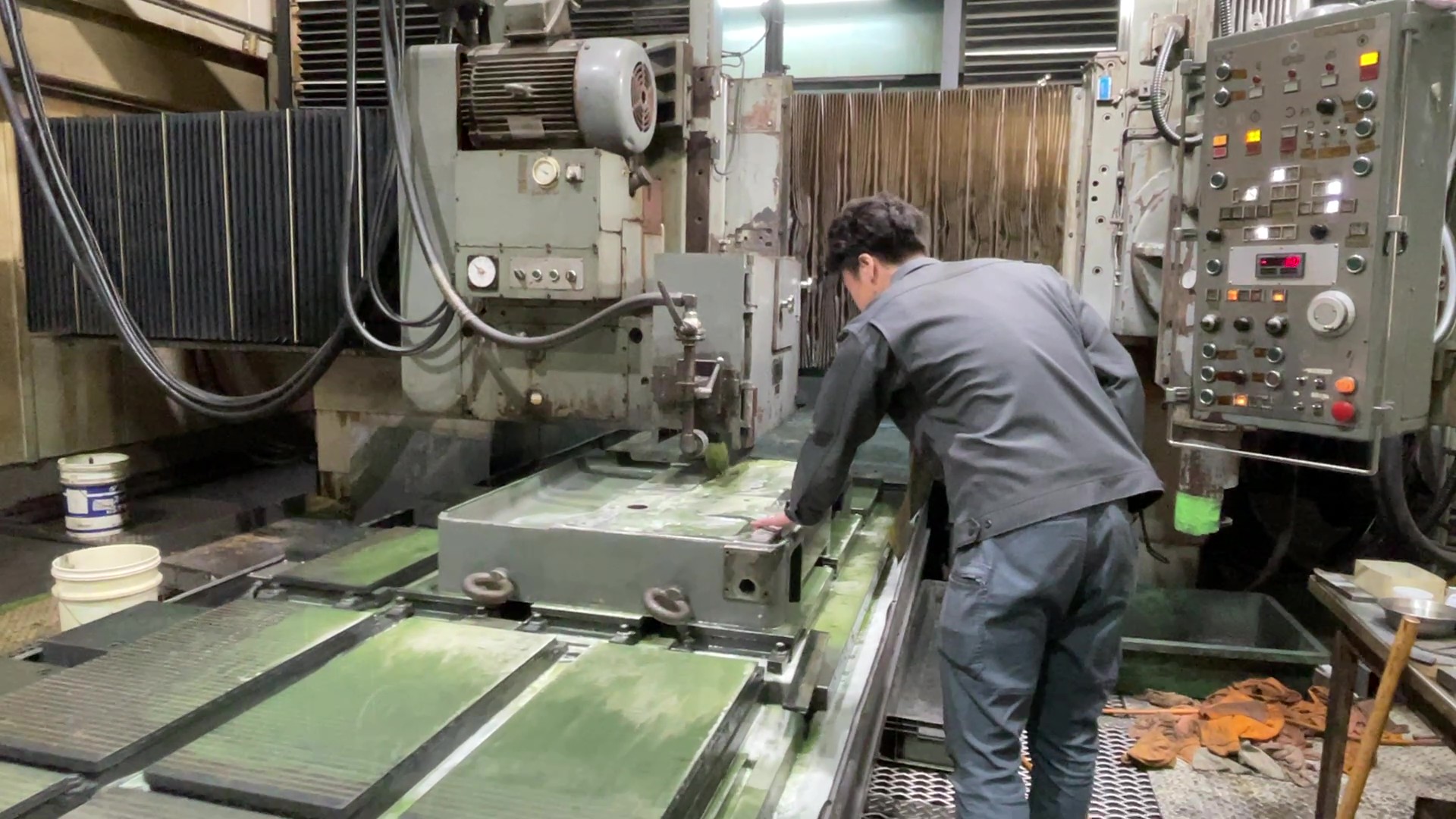

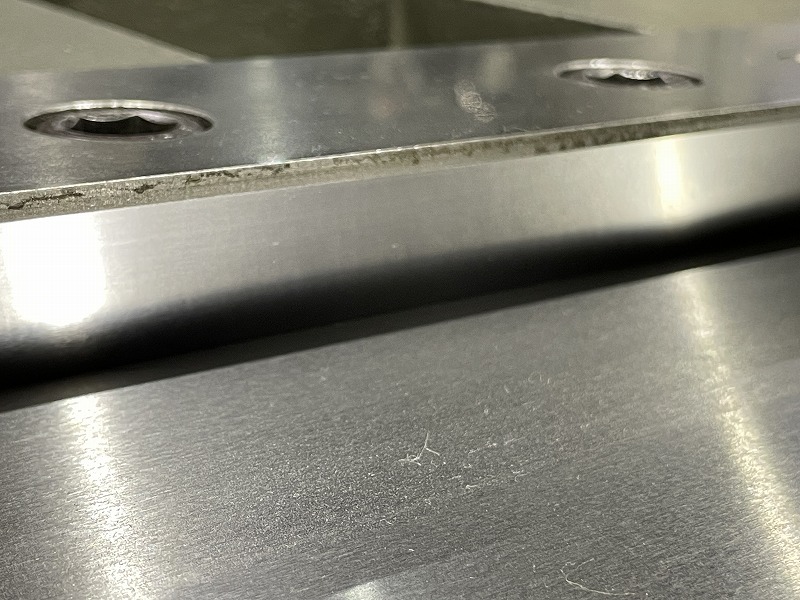

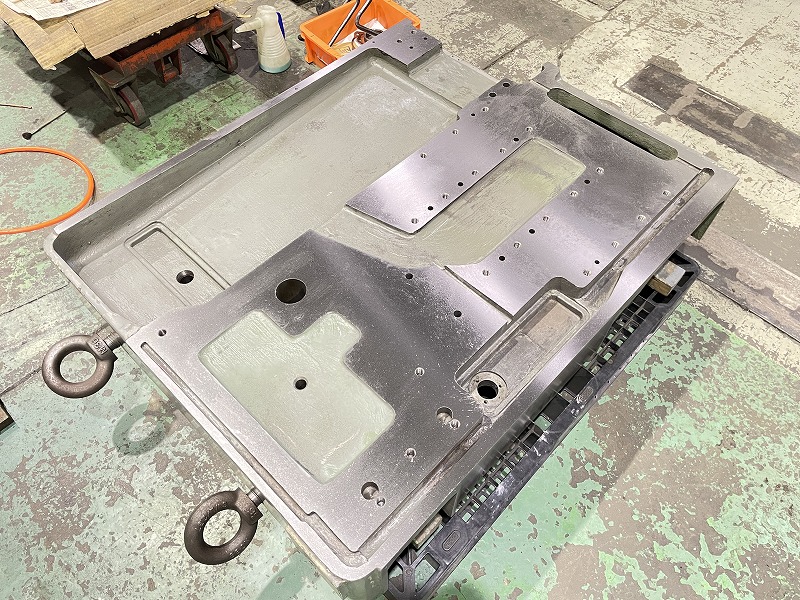

研磨
次工程の「キサゲ」の前に下地の研磨作業をしていきます。
研磨の段階から最終寸法をイメージしていきます！！

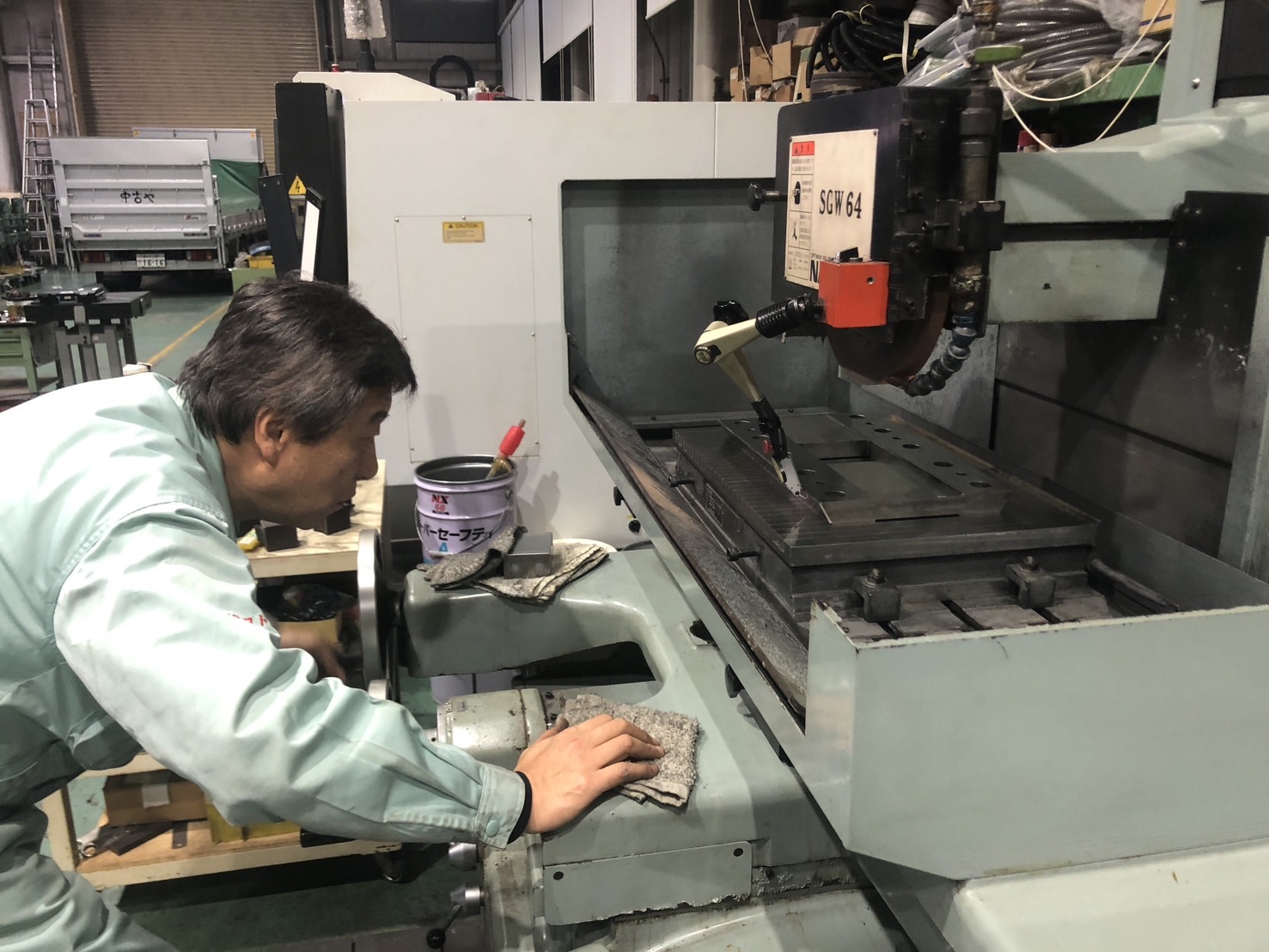

・案内板（ガイド）の研磨
・ベッド自体の研磨
※ベッド研磨は研磨専門業者様へ依頼。
「京浜技研工業㈱ 様」
研磨の段階から最終寸法をイメージしていきます！！

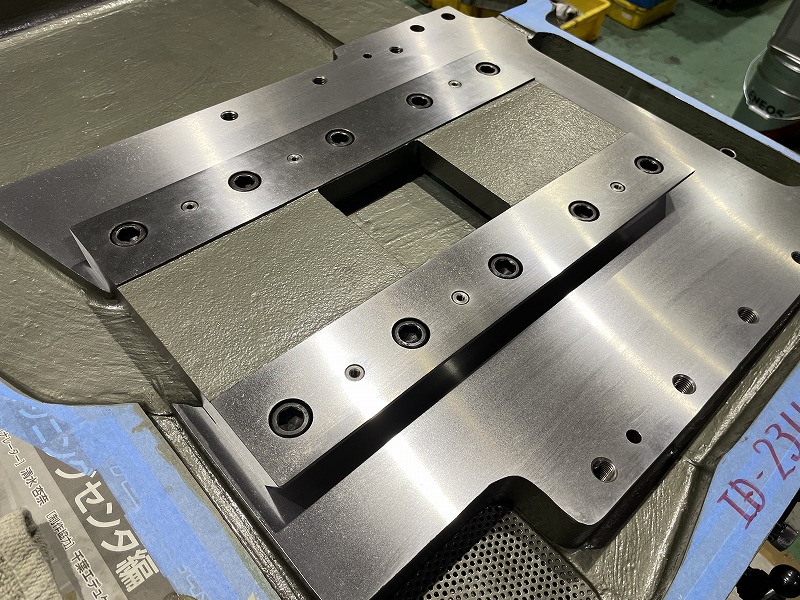

・案内板（ガイド）の研磨
・ベッド自体の研磨
※ベッド研磨は研磨専門業者様へ依頼。
「京浜技研工業㈱ 様」

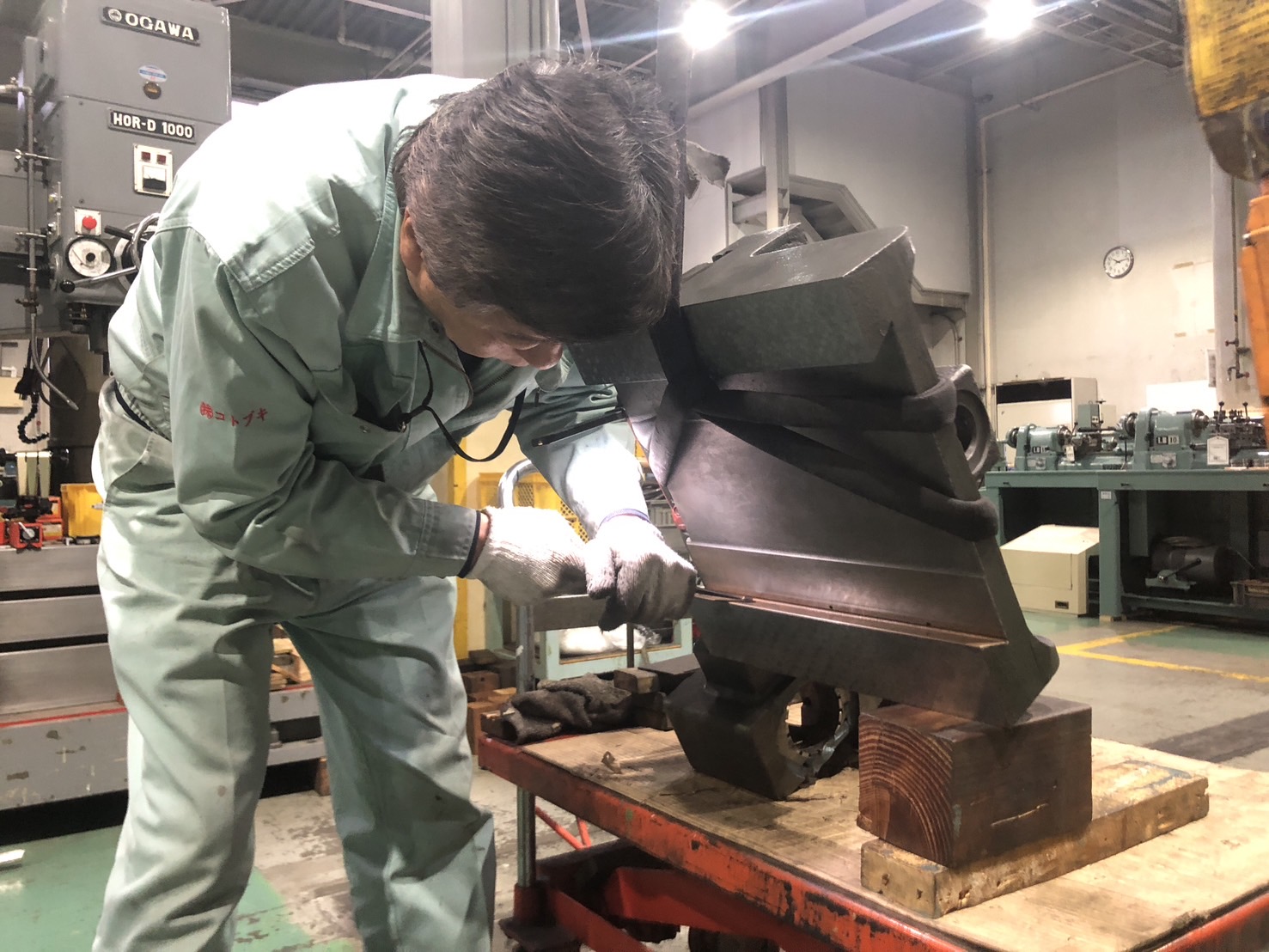

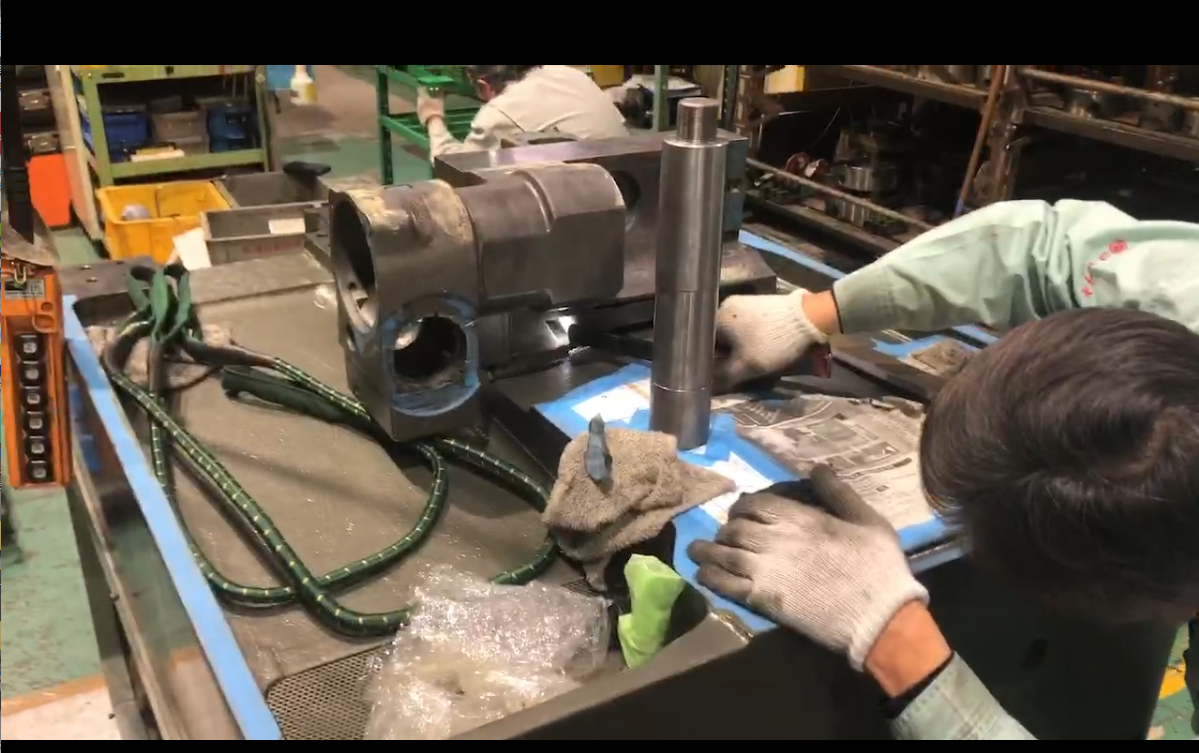

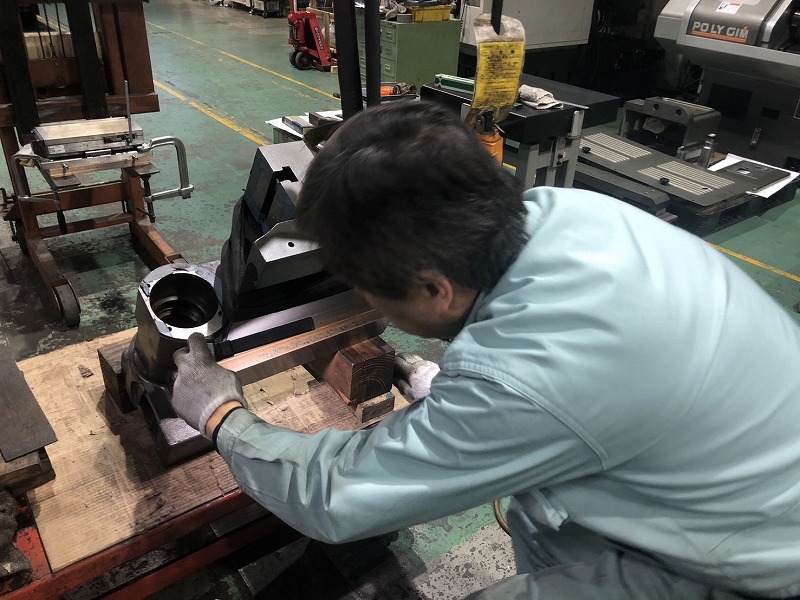

キサゲ
転造精度に関わる最も重要な箇所が「摺動部」です。コンディションを向上させるには欠かせない「キサゲ」をしていきます。
＜ キサゲ主要箇所 ＞
・スライド部
・ベッド部
・ギブ部

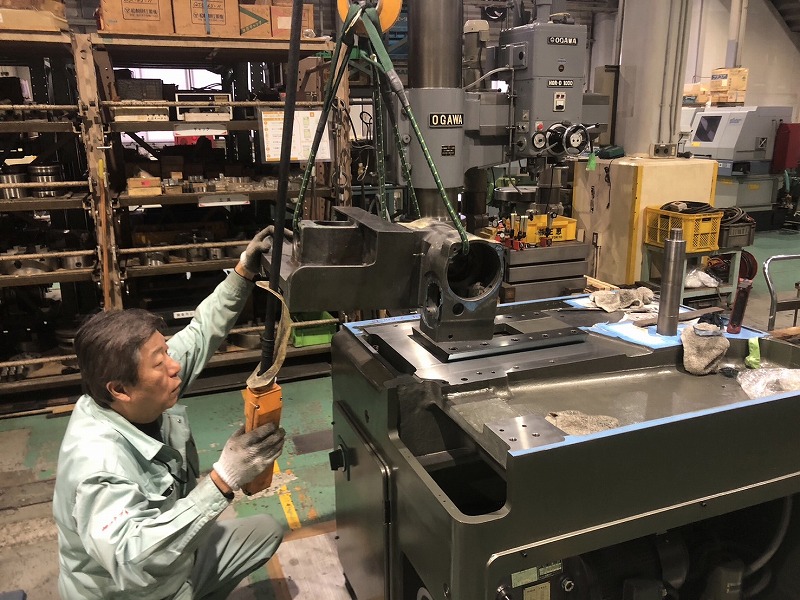

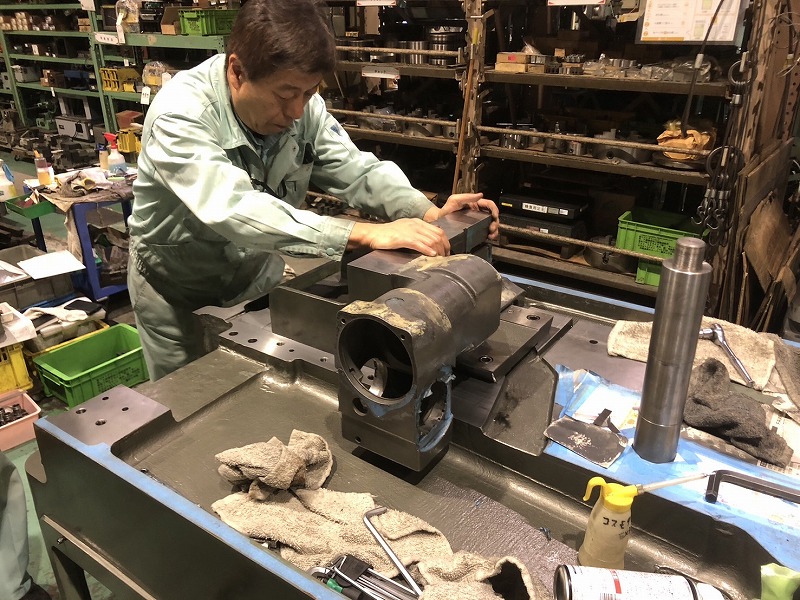

スライドと移動側ベースのアタリに加え、ギブも合わせた三位での「あたり」を見ながら共摺り合わせを行う。
＜ キサゲ主要箇所 ＞
・スライド部
・ベッド部
・ギブ部
スライドと移動側ベースのアタリに加え、ギブも合わせた三位での「あたり」を見ながら共摺り合わせを行う。
組付調整

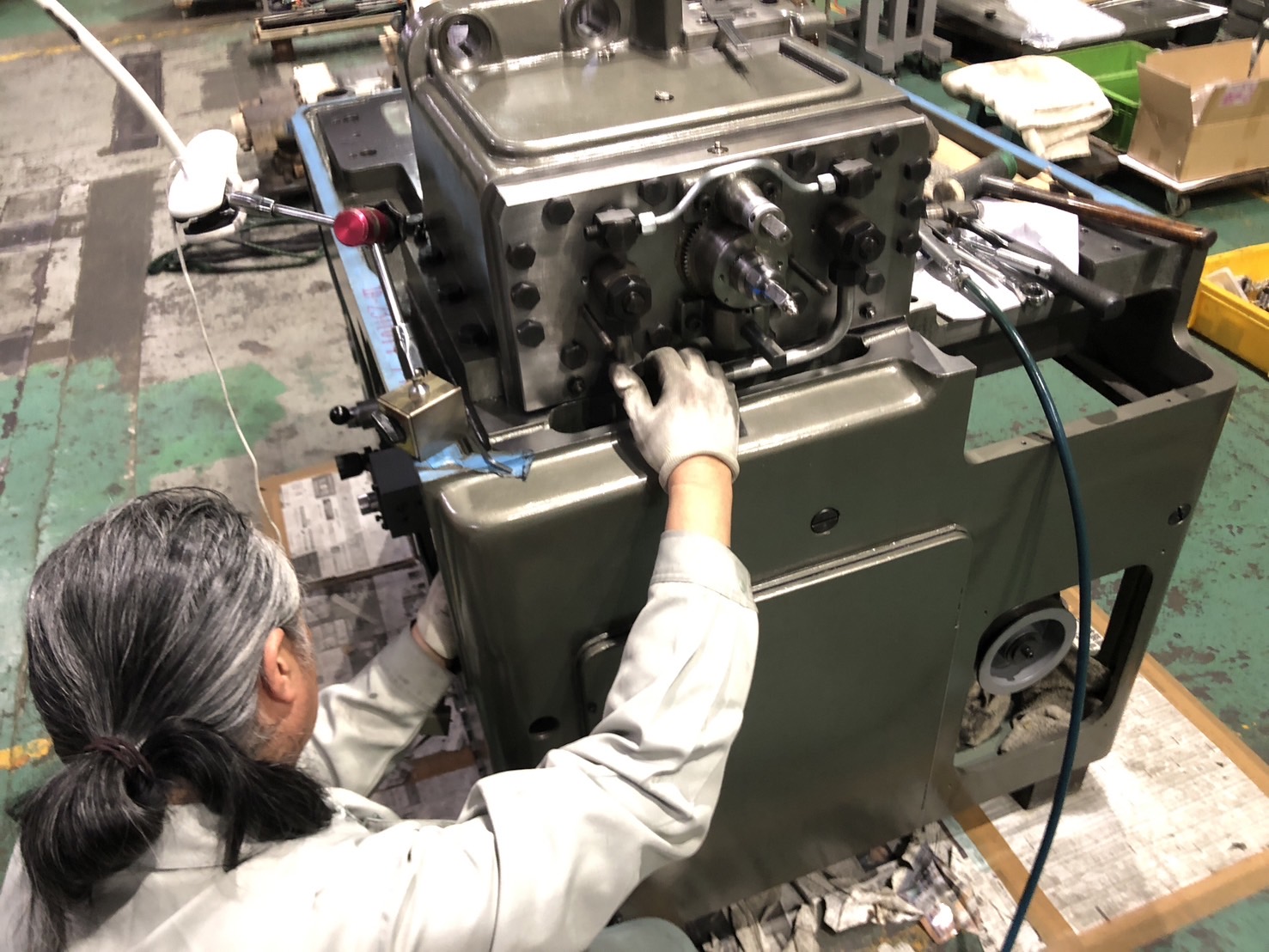

これまで分解してきた部品等を組付けていきます。
➡電子部品、シリンダー内シール、全ベアリング、シール、パッキン類、油脂類他すべて交換して組み立てます。

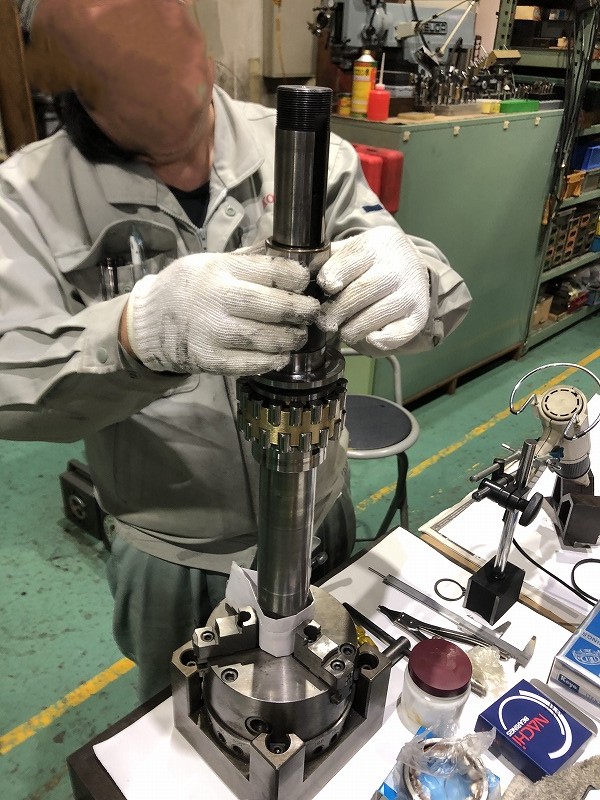

➡左右主軸やのベアリングももちろん交換していきます！！！
取り外したものをそのまま取り付ければよいわけではなく、順序や調整方法にも留意が必要です…
伝導軸シャフト部を例にすると…
移動・固定の走りに合わせて取付けの芯調整を行う。などなど
完成まであと少しです。
➡電子部品、シリンダー内シール、全ベアリング、シール、パッキン類、油脂類他すべて交換して組み立てます。
➡左右主軸やのベアリングももちろん交換していきます！！！
取り外したものをそのまま取り付ければよいわけではなく、順序や調整方法にも留意が必要です…
伝導軸シャフト部を例にすると…
移動・固定の走りに合わせて取付けの芯調整を行う。などなど
完成まであと少しです。
試加工及び検査
＜＜テストカット内容＞＞
◆ネジサイズ：M10ｘＰ1.5
◆転造圧：2.5ｔ
◆回転数：36rpm

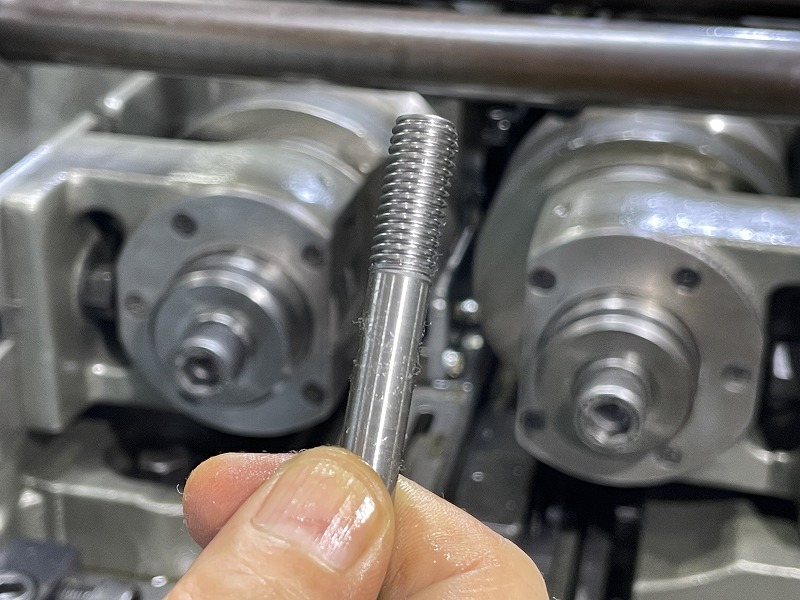

転造ダイス・支持刃の位置調整等 セットアップを完了させ、加工開始！！
ネジ山の仕上がり状況（ネジ山の立ち上がりや偏り等）を確認していく。

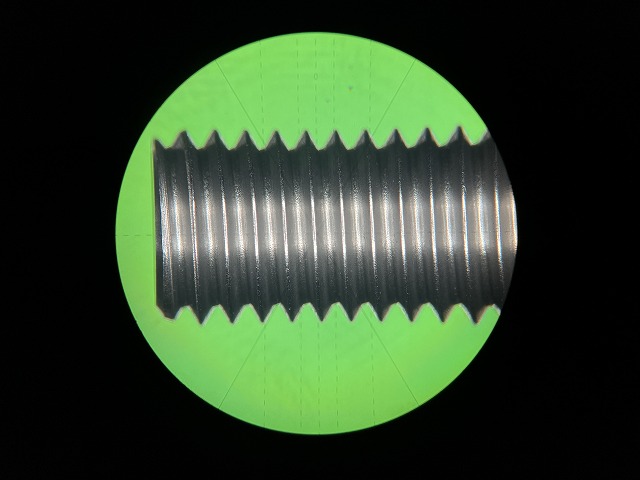

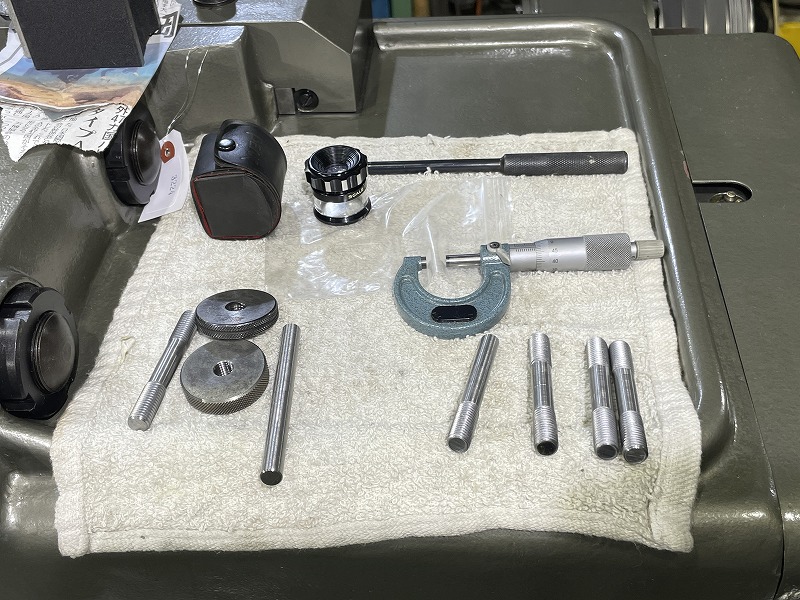

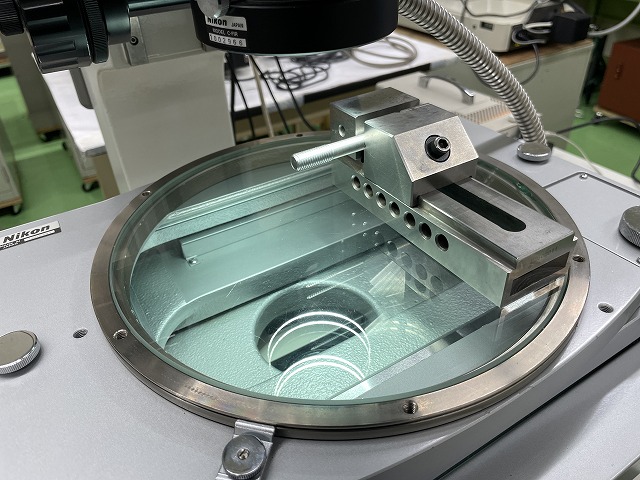

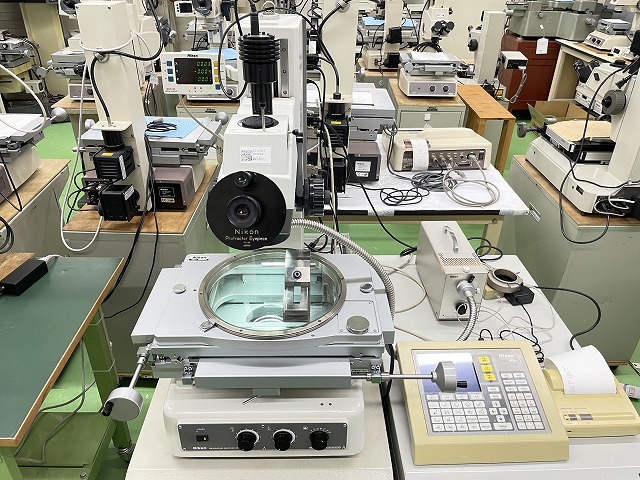

また、ネジゲージによる測定／測定顕微鏡による測定を実施。
テストカットのご依頼も受付中！！
※転造条件においてはお客様によって異なりますので
◆ネジサイズ：M10ｘＰ1.5
◆転造圧：2.5ｔ
◆回転数：36rpm
転造ダイス・支持刃の位置調整等 セットアップを完了させ、加工開始！！
ネジ山の仕上がり状況（ネジ山の立ち上がりや偏り等）を確認していく。
また、ネジゲージによる測定／測定顕微鏡による測定を実施。
テストカットのご依頼も受付中！！
※転造条件においてはお客様によって異なりますので
