L型フレーム構造により、
偏荷重を抑えハイスピードを超える油圧プレス。

特 徴　　 おすすめポイント5選！！



1L型フレーム構造

L型フレーム構造はシリンダー部がフレームと一体化していないため、フレーム自体が加圧時の応力に影響を受けにくく、
口開もしにくい設計となっています。それによって、加圧の均一性を高めることができます。

2充実した標準装置

標準装備が充実していない＝「オプションによる
カスタマイズ化」の問題に挑戦。
架台・安全カバー・エリアセンサー・オイルクーラー・
照明灯を標準装備とし、「充実した標準装備に
カスタマイズ」の発想で稼動利益の更なる向上を図ります。

専用プレス機へのオーダーも対応が可能です。

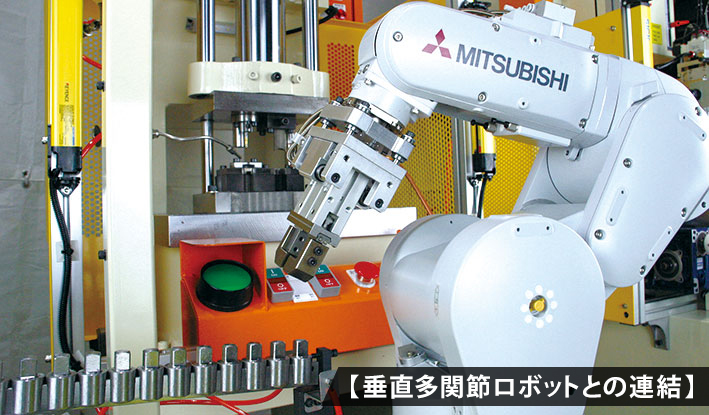

ローディング・アンローディングといった付帯装置も組み合わせることで生産性向上が図れます。
▶▶ まずはご相談下さい ▶▶

3即納機の対応が可能

在庫数につきましては都度、
お問合せ頂きますようお願い申し上げます。

無料テストカットも受付中！！
製品素材をお持ち頂ければ、
弊社で「テスト生産」を行います。
金型設計もご相談下さい。

4KSYシリーズ　オリジナル機能

◎ 下 死 点 未 達 エ ラ ー未加工品の流出防止に役立ちます。

　下死点到達をせずにボタンを離した場合、
　エラー音とともに停止します。

◎ カ ウ ン タ ー ス ケ ー ル従来、下死点装置は目視による設定をしておりましたが、
目安となるカウンターを取り付け、より使いやすくなりました。

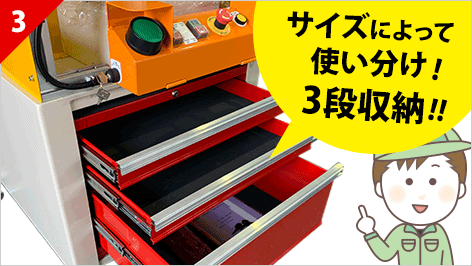

◎ ツ ー ル キ ャ ビ ネ ッ ト オぺレータ―様からの声で実現致しました機能です。
省スペースな機械だからこそ、機械まわりも無駄なく、コンパクトに。

  • << 段取り替えツール他収納の機能がほしい >>
  • 一日のパンチ回数の記録シートや記録時の手拭きシートをいれておきたい
  • スマホや個人管理の持ち物も入れておきたい
  • コロナウイルス感染拡大防止対策で消毒用品を入れておきたい

5安心のアフターサービス付

マシントラブルによる稼働停止は、工場の利益に直結しており、即減益となります。
できる限り最短時間での稼働を目指すメンテナンスサポートやオペレーションサポートに努めます。

ビデオ通話でサポート

6テスト生産

製品素材をお持ち頂ければ、弊社で「テスト生産」を行います。
機械性能を見るためだけではなく、どのくらい生産性が向上するのか？をお試し頂けます。

▼テスト生産について詳しくはこちら
http://www.kotobuki-tokyo.co.jp/support/testcut.html

プレス加工法について

プレス加工法について 方法①： せん断加工（切断・シャーリング・分割・打ち抜き・ブランキング・切り欠け・ ノッチング・切込み・スリット・穴上げ・ピアッシング・コンパウンド・トリミング・シェーピング） 対象ワーク：半導体、金属、樹脂、シート、フィルム 方法②： 曲げ加工（型曲げ・ヘミング曲げ・V曲げ・L曲げ・U曲げ・押さえ巻曲げ・成形フランジ・バーリング・ カーリング・送り曲げ・ロール成形・ロール曲げ・ロールフォミング） 対象ワーク：半導体、板金、板バネ 方法③： 絞り加工（円筒絞り・角筒絞り・異形絞り・円錐絞り・角錐絞り・球頭絞り・テーパ絞り） 対象ワーク：板金、半導体、金属、樹脂 方法④： カシメ加工(リベットカシメ・ハゼ折りカシメ・コーナーカシメ・スピンカシメ・スポットカシメ) 対象ワーク：ワイヤ・ケーブル類の金具取付、モーターコア、マグネットコア、リベット、シャフト、ピン、フタ、カバー類、パイプ 方法⑤： エンボス加工（エンボス・デボス）対象ワーク：金属板、皮、紙

仕 様 表

 KSY-015HKSY-040HKSY-075HKSY-100HKSY-150HKSY-200H
圧力能力
(KN)		5-15
(1.5ton)		10-40
(4ton)		25-75
(7.5ton)		25-100
(10ton)		38-150
(15ton)		53-199
(20ton)
圧力範囲
(kg/cm2)		32-9832-12840-11840-15440-15840-150
ストローク
(mm)		20-15025-15030-20030-20030-20030-200
下降速度
(mm/sec)		180300320320300220
加圧速度
(mm/sec)		505022222016
上昇速度
(mm/sec)		190270330330270230
作動油容量
(L)		303055557070
シャンク径
(φ)		252532323838
オープンハイト
(mm)		250250330330350350
センター距離
(mm)		125125165165200200
ボルスター寸法
(mm)		450x270450x270450x320450x320450x380450x380
電源三相220V三相220V三相220V三相220V三相220V三相220V
モーター1.5Kw-4P1.5Kw-4P2.2Kw-4P2.2Kw-4P2.2Kw-4P2.2Kw-4P
重量
(kg)		5505507408409801040
カタログ



試 運 転



　　試運転につきましては、お電話にてお問合せください。
　　また、「テスト生産」という無料サービスも始めましたので、ぜひご利用ください。
　　☆試運転のお問合せ [電話番号]　03-3745-4511　
　 [受付時間]　9：00～12：00　13：00～18：00
　※土日祝・会社休日は受付しておりません。
　　☆「テスト生産」について詳細ページはこちら
　　
