① ボディの鋳物 → 高剛性●角型スライドを標準装備。● ベッド部(摺動面)をボディの鋳物と一体化せず、 独立させている。 |
|

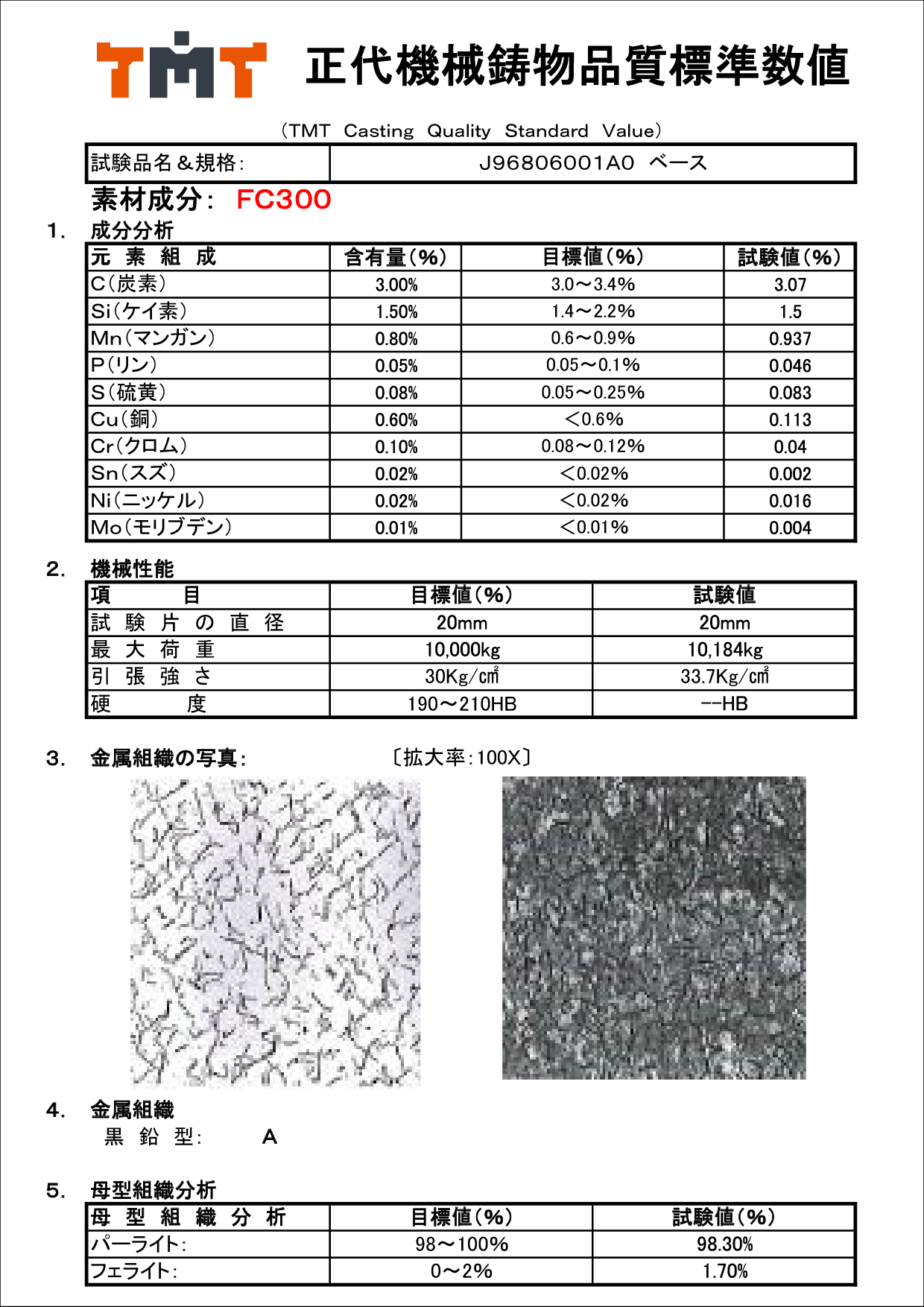

② ボディの成分 → 高剛性● ねずみ鋳鉄(FC300)を採用。● ボディを成形する際に使用する砂型まで徹底的に管理し、 「鋳物純度(パーライト)98％」を実現。 ● 詳しくは右の画像をクリックしてください。→ → → |
|

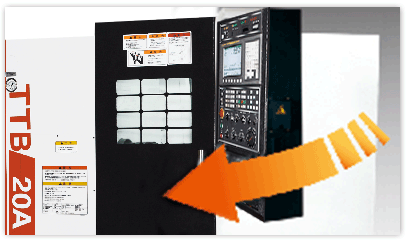

【旋回式コントロールパネル】● ワークのセッティング時も操作パネルを左側へ旋回可動させることで、 必要最低限の動作で ワークとプログラムの確認作業ができます。 ● 計測作業後の工具も パネル下部の工具入れに収納できます。  |

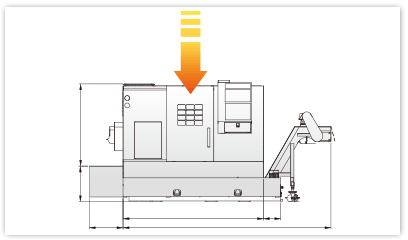

【開口部】● 重量のあるワークも天井クレーンを用いてのワークセットが可能。 ゆったりとした広さに加え、 作業負担をさらに軽減すべく、 オペレータからチャックまでの距離は人間工学に 基づいての設定。  |

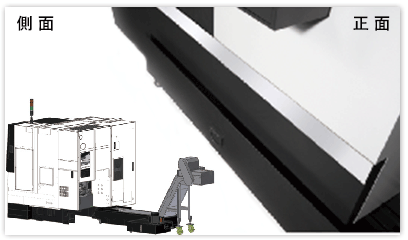

【移動式クーラントタンク】● 切粉の排出方向を正面と側面から選べます。● タンクにはキャスターも付いているので取出し やすくなっています。 |
 |
|
● 外径切削 ├ 切削速度 V=150m ├ 切削外径 D=φ68mm ├ 切込み(片肉) ap=6.0mm └ 送り速度 f=0.4mm/rev |
● ドリル切削 ├ ドリル径 α=φ50mm ├ 切削速度 V=120m └ 送り速度 f=0.15mm/rev |
【 TTB-20A 加工動画 】 |
【 会社紹介 】 |
マシントラブルによる稼働停止は、工場の利益に直結しており、即減益となります。
できる限り最短時間での再稼働を目指すメンテナンスサポートに加え、プログラミング及びツールレイアウト相談といった
オペレーションサポートも弊社スタッフが対応致します。
製品素材をお持ち頂ければ、弊社で「テスト生産」を行います。
機械性能を見るためだけではなく、どのくらい生産性が向上するのか？をお試し頂けます。特殊な加工やオリジナル製品なども受け付けております。
▼テスト生産について詳しくはこちら
https://www.kotobuki-tokyo.co.jp/support/testcut.html

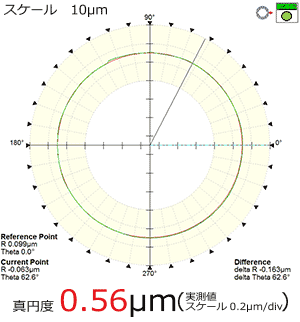

高精度で耐久性にも優れたスピンドルです。
| 単位 | TTB-20A | TTB-20B | ||
|---|---|---|---|---|
| 能力・容量 | ベッド上の振り | mm | Ф560 | |
| サドル上の振り | mm | Ф400 | ||
| 最大加工径 | mm | Ф420 | ||
| 標準加工径 | mm | 10角Ф185 | ||
| 12角Ф170 | ||||
| 最大加工長さ | mm | 300 | ||
| 棒材作業能力 | mm | Ф52 | Ф65 | |
| 移動量 | Ｘ軸移動量 | mm | 205+25 | |
| Ｚ軸移動量 | mm | 350 | ||
| 主軸 | 主軸回転速度 | rpm | 4200 | 3500 |
| 主軸端形状 | A2-6 | |||
| 主軸貫通穴径 | mm | Ф66 | ||
| 刃物台 | 刃物台形状 | 12角タレット／10角タレット(ｵﾌﾟｼｮﾝ) | ||
| 旋回駆動 | ｻｰﾎﾞｲﾝﾃﾞｯｸｽ | |||
| 刃物台の割り出し時間 | 秒 | 0.3 | ||
| 角ﾊﾞｲﾄのシャンク寸法 | mm | □25 | ||
| ボーリングバイトのシャンク寸法 | mm | φ40 | ||
| 送り速度 | 早送り速度 | mm/min | X:20, Z:25 | |
| ジョグ送り速度 | mm/min | 0～1260 | ||

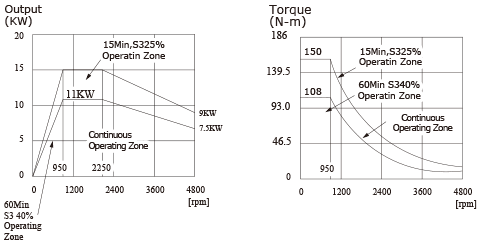

| 電動機 | 主軸用電動機(30分/連続) | kW | 11/15 | |
| 送り軸用電動機 | kW | X:1.8, Z:1.8 | ||
| クーラント用電動機(50/60 Hz) | kW | 0.75(1) | ||
| 所要動力源 | 電源(連続定格) | kVA | 25 | |
| タンク容量 | クーラントタンク容量 | L | 80 | |
| 機械の大きさ | 機械の高さ(床面より) | mm | 1780 | |
| 所要床面の大きさ(幅ｘ奥行き) | mm | 1650x1590 | ||
| 機械重量 | kg | 3400 | ||
