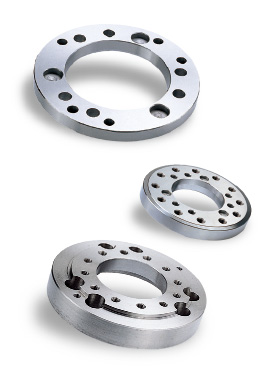

CHANDOX マウントプレート

各種スピンドルの規格

マウントプレート

この製品のカタログをダウンロード→ カタログ

寸法図
寸法表
型 式 スピンドル ノーズ A H H2 E 参考図
T005A24 A24 110 82.6 - 20 図 - 1
T006A25 A25 140 104.8 - 15 図 - 1
T008A26 A26 170 133.4 - 17 図 - 1
T010A28 A28 220 171.4 - 18 図 - 1
T012A28 A28 220 171.4 - 18 図 - 1
T015A211 A211 300 235 - 22 図 - 1
T018A211 A211 300 235 - 22 図 - 1
T021A215 A215 380 330.2 - 27 図 - 1
T024A220 A220 520 463.6 - 27 図 - 1
T032A215 A215 380 330.2 - 27 図 - 1
T040A215 A215 380 330.2 - 27 図 - 1
T004A24 A24 85 82.6 70.6 40 図 - 3
T005A25 A25 110 104.8 82.6 45 図 - 3
T006A24 A24 140 82.6 104.8 20 図 - 2
T006A26 A26 140 133.4 104.8 40 図 - 3
T008A25 A25 170 104.8 133.4 23 図 - 2
T008A28 A28 170 171.4 133.4 45 図 - 3
T010A26 A26 220 133.4 171.4 28 図 - 2
T012A26 A26 220 133.4 171.4 28 図 - 2
T012A211 A211 220 235 171.4 54 図 - 3
T015A28 A28 300 171.4 235 33 図 - 2
T018A28 A28 300 171.4 235 33 図 - 2
T021A28 A28 380 171.4 330.2 41 図 - 2
T021A211 A211 380 235 330.2 41 図 - 2
T024A211 A211 520 235 463.6 42 図 - 2
T024A215 A215 520 330.2 463.6 42 図 - 2
T032A211 A211 380 235 330.2 41 図 - 2
T040A211 A211 380 235 330.2 41 図 - 2
