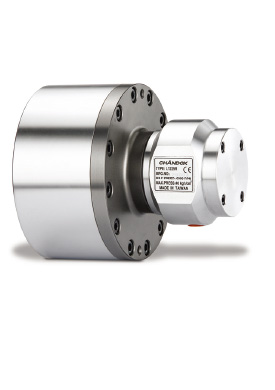

CHANDOX 中実 油圧回転シリンダー L-Rシリーズ
L-Rシリーズ(逆止弁付き)
- 超薄型設計で組立時の干渉や負荷を減らす
- 内蔵逆止弁で安全
▼寸法図
▼寸法表
| 型 式 | A | B | C | D | E(h7) | F | G(h8) | H | J | K | L | M | N | P(max) | P(min) | Q | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L1020R | 105 | 20 | 135 | 100 | 80 | 30 | 21 | M20×2.5P | 35 | 172 | 86 | 86 | 132 | 45 | 25 | 6-M10 x 1.5P | 137 |
| L1225R | 125 | 25 | 160 | 130 | 110 | 35 | 25 | M24×3P | 45 | 180 | 86 | 94 | 140 | 51 | 26 | 6-M12 x 1.75P | 145 |
| L1530R | 150 | 30 | 190 | 130 | 110 | 45 | 31 | M30×3.5P | 45 | 189 | 84 | 105 | 149 | 56 | 26 | 12-M12 x 1.75P | 154 |
| L2035R | 200 | 35 | 245 | 145 | 120 | 55 | 37 | M36×4P | 60 | 206.5 | 83 | 123.5 | 166.5 | 69 | 34 | 12-M16 x 2P | 171.5 |
▼仕様表
| 型式 | ピストン ストローク (mm) |
最高 回転数 r.p.m. (min-1) |
慣性 モーメント (kg.m 2) |
総 リーク量 (ι/min) |
最高 使用圧力 kgf/cm2 (Mpa) |
ピストン面積 (cm2) |
最大推力 | 重量 (kg) |
||
|---|---|---|---|---|---|---|---|---|---|---|
| 押側 | 引側 | 推側 kgf (KN) | 引側 kgf (KN) |
|||||||
| L1020R | 20 | 6000 | 0.013 | 0.8 | 40 (3.9) | 86 | 79 | 3100 (30.4) | 2900 (28.4) | 6.6 |
| L1225R | 25 | 6000 | 0.023 | 0.8 | 40 (3.9) | 122 | 113 | 4500 (44.1) | 4100 (40.2) | 8.8 |
| L1530R | 30 | 5500 | 0.048 | 0.8 | 40 (3.9) | 176 | 160 | 6300 (61.8) | 6000 (58.8) | 12.8 |
| L2035R | 35 | 5500 | 0.098 | 0.8 | 40 (3.9) | 314 | 290 | 11300 (110.8) | 10400 (102.0) | 22.5 |
対応補用機器
-
硬爪
HJシリーズ
-
生爪
SJシリーズ
